Wie Sie das perfekte TFT-Displaymodul für Ihre Anwendung finden

Die richtige Wahl treffen TFT-Displaymodul Das bedeutet, dass Sie wissen müssen, was Sie benötigen. Vermeiden Sie häufige Fehler. Manche vergessen Dinge wie den Betrachtungswinkel oder den Temperaturbereich. Das kann bei der Nutzung des Displays zu Problemen führen. Hier sind einige Fehler, die häufig gemacht werden:

Die beste Displaylösung finden Sie, indem Sie die Anforderungen Ihres Projekts berücksichtigen. Ein einfacher Plan kann Ihnen bei der Auswahl helfen.

Wichtigste Erkenntnisse

• Überlegen Sie sich genau, was Ihr Projekt benötigt, bevor Sie sich für ein TFT-Display entscheiden. Berücksichtigen Sie dabei Aspekte wie die geplante Nutzung und den Einsatzort.

• Achten Sie auf wichtige Merkmale wie Größe, Auflösung, Helligkeit und Betrachtungswinkel. Diese Faktoren beeinflussen, wie gut das Display für Sie funktioniert.

• Testen Sie die Anzeigemodule in realen Situationen. So stellen Sie sicher, dass sie dort einwandfrei funktionieren, wo Sie sie benötigen.

• Informieren Sie sich in den Anleitungen und bei den Lieferanten. Gute Informationen helfen Ihnen, mehr über das Display zu erfahren und sich von seiner Qualität zu überzeugen.

• Vergleichen Sie Preis und Leistung. Wählen Sie ein Display, das Ihre Anforderungen erfüllt und nicht zu teuer ist.

Definieren Sie Ihre Anwendungsanforderungen

Bevor Sie sich für ein TFT-Display entscheiden, sollten Sie die Anforderungen Ihres Projekts genau kennen. So vermeiden Sie Fehler und stellen sicher, dass das Display für Ihr Projekt geeignet ist. Überlegen Sie sich, wie und wo das Display eingesetzt wird. Sie müssen außerdem die Grenzen Ihres Projekts kennen.

Verwendungszweck und Benutzerinteraktion

Überlegen Sie, wie Ihr TFT-Display genutzt wird. Wird es berührt oder nur betrachtet? Wenn viele Personen das Display sehen sollen, ist ein großer Betrachtungswinkel wichtig. IPS-Technologie eignet sich hierfür gut, da sie Farben aus verschiedenen Blickwinkeln brillant hält. Für die Touch-Bedienung müssen Sie zwischen resistivem und kapazitivem Touchscreen wählen. Resistive Bildschirme sind auch mit Handschuhen bedienbar und eignen sich gut für raue Umgebungen. Kapazitive Bildschirme fühlen sich glatt an und reagieren schnell auf Fingerbewegungen.

Hier finden Sie eine Tabelle, die Ihnen dabei hilft, die Benutzerbedürfnisse mit den passenden Anzeigefunktionen abzugleichen:

Umweltfaktoren

Sie müssen den Montageort des TFT-Displays überprüfen. Dabei sind Temperatur, Luftfeuchtigkeit und Sonneneinstrahlung wichtige Faktoren. Hohe Temperaturen können die Reaktionsgeschwindigkeit des Bildschirms beeinträchtigen oder Farbveränderungen verursachen. Kälte kann die Helligkeit des Displays verringern. Hohe Luftfeuchtigkeit kann zu Wassereintritt führen, was das Modul beschädigen kann. Wenn Ihr Projekt im Freien installiert wird, wählen Sie ein Display, das sonnen- und staubbeständig ist.

• Bei hohen Temperaturen kann der Bildschirm langsamer werden oder die Farben verändern.

• Kaltes Wetter kann die Helligkeit des Displays verringern.

• Hohe Luftfeuchtigkeit kann zu Wassereintritt und Kurzschlüssen führen.

• UV-Licht kann den Bildschirm mit der Zeit beschädigen.

Projektbeschränkungen

Jedes Projekt hat seine Grenzen. Sie müssen Größe, Kosten, Stromverbrauch und die Benutzerfreundlichkeit des TFT-Displays berücksichtigen. Wenn Ihr Gerät mit Batterien betrieben wird, wählen Sie ein Modul mit geringem Stromverbrauch. Bei wenig Platz ist ein passendes Display wichtig. Auch die Kosten spielen eine Rolle. Bestimmte Anschlussarten und Gehäusegrößen sind teurer. Erstellen Sie vor dem Einkauf eine Liste der Anforderungen Ihres Projekts.

Tipp: Notieren Sie Ihre Anforderungen und Grenzen. Dies hilft Ihnen, TFT-Displays zu vergleichen und das beste für Ihr Projekt zu finden.

Hauptmerkmale von TFT-Displaymodulen

Bei der Auswahl eines TFT-Displaymoduls ist es wichtig, die wichtigsten Merkmale zu kennen. Jedes Merkmal beeinflusst die Funktion des TFT-LCD-Panels in Ihrem Projekt. Prüfen Sie daher die Spezifikationen der einzelnen TFT-LCD-Displaymodule, um sicherzustellen, dass es Ihren Anforderungen entspricht. Hier sind die wichtigsten Merkmale, die Sie überprüfen sollten:

Größe und Seitenverhältnis

Die Größe eines TFT-LCD-Displaymoduls bestimmt, wie viele Informationen dargestellt werden können. Kleine Displays eignen sich gut für Wearables oder mobile Geräte. Große Displays passen in Kioske, Armaturenbretter oder Fernseher. TFT-LCD-Panels sind in vielen Größen erhältlich, von winzigen 1-Zoll-Bildschirmen bis hin zu großen 65-Zoll-Displays für Außenwerbung.

Sie müssen außerdem das richtige Seitenverhältnis wählen. Das Seitenverhältnis bestimmt die Form des TFT-LCD-Displays und beeinflusst die Darstellung von Bildern und Videos. Hier eine Kurzanleitung:

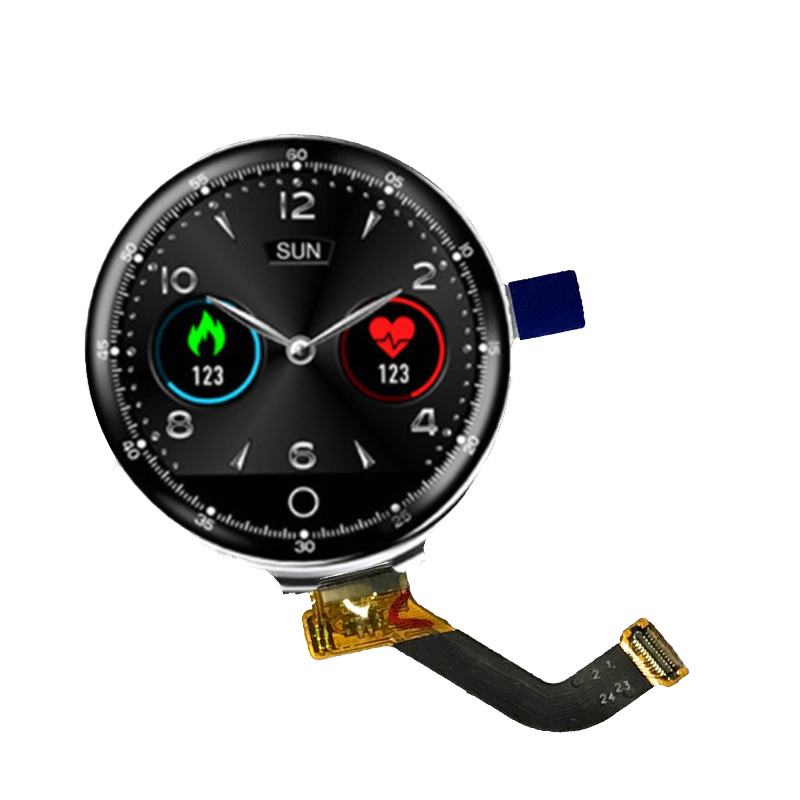

Tipp: Wählen Sie Größe und Seitenverhältnis passend zu Ihrer Anwendung. Ein quadratisches TFT-LCD-Panel eignet sich gut für eine Smartwatch. Ein breites TFT-LCD-Displaymodul passt in ein Auto-Armaturenbrett.

Auflösung und Klarheit

Die Auflösung gibt die Anzahl der Pixel eines TFT-LCD-Displaymoduls an. Mehr Pixel sorgen für schärfere Bilder und klarere Texte. Die Auflösung sollte auf die jeweilige Anwendung abgestimmt sein. Beispielsweise benötigt ein medizinisches Gerät eine hohe Auflösung, um Details darzustellen. Ein einfaches Bedienfeld hingegen kann mit einer niedrigeren Auflösung auskommen.

TFT-LCD-Displaymodule mit hoher Auflösung bieten eine verbesserte Bildschärfe. Dies ist sowohl für industrielle als auch für private Anwendungen wichtig. In Fabriken müssen kleinste Details erkennbar sein. Zuhause wünscht man sich leuchtende Farben und scharfe Bilder. Dank der TFT-Technologie arbeitet jedes Pixel unabhängig, was zu einem besseren Kontrast und höherer Schärfe führt.

Helligkeit und Kontrast

Die Helligkeit gibt an, wie viel Licht das TFT-LCD-Displaymodul abgibt. Sie wird in Nits gemessen. Für den Einsatz im Freien ist eine hohe Helligkeit erforderlich. Im Innenbereich reicht eine geringere Helligkeit aus.

Das Kontrastverhältnis beschreibt den Unterschied zwischen dem dunkelsten Schwarz und dem hellsten Weiß. Ein höheres Kontrastverhältnis verbessert die Lesbarkeit des TFT-LCD-Bildschirms bei Sonneneinstrahlung. Für den Außeneinsatz empfiehlt sich ein TFT-LCD-Display mit einem Kontrastverhältnis von mindestens 1000:1. Beachten Sie, dass Spiegelungen den wahrgenommenen Kontrast verringern können. Testen Sie das Display daher unter realen Lichtverhältnissen.

• Höhere Kontrastverhältnisse helfen Ihnen, den Bildschirm auch an hellen Orten gut zu erkennen.

• Ein effektiver Kontrast ist wichtiger als die bloße Zahl in den technischen Daten.

Betrachtungswinkel

Der Betrachtungswinkel gibt an, wie weit Sie sich zur Seite bewegen können und das TFT-LCD-Display dennoch klar erkennen können. Wenn Sie ein TFT-LCD-Panel an einem Ort verwenden, an dem viele Personen darauf schauen, benötigen Sie einen großen Betrachtungswinkel. IPS-TFT-LCD-Displaymodule bieten die besten Betrachtungswinkel.

Weite Betrachtungswinkel sorgen dafür, dass Farben und Kontrast aus allen Richtungen gleich bleiben. Dies ist wichtig für medizinische Geräte, Autos und Unterhaltungselektronik. Das Bild soll schließlich nicht verblassen oder sich die Farbe verändern, wenn man sich bewegt.

Temperaturtoleranz

Die Temperaturtoleranz gibt an, wie heiß oder kalt das TFT-LCD-Displaymodul werden kann und trotzdem noch funktioniert. Industrielle TFT-LCD-Panels sind für raue Bedingungen geeignet. Bei Außeneinsatz ist ein großer Temperaturbereich erforderlich.

Einige TFT-LCD-Displaymodule funktionieren in einem Temperaturbereich von -30 °C bis +85 °C. Dies ist vorteilhaft für den Einsatz in Kiosken oder Maschinen im Außenbereich, sowohl in kalten als auch in heißen Umgebungen. TFT-LCD-Panels mit großem Temperaturbereich funktionieren auch unter extremen Wetterbedingungen zuverlässig. Längere Hitzeeinwirkung kann jedoch die Leistung und Lebensdauer beeinträchtigen. Wählen Sie daher das passende Modul für Ihr Klima.

Schnittstellenoptionen

Die Schnittstelle ist die Verbindung Ihres TFT-LCD-Displaymoduls mit Ihrem System. Sie müssen eine Schnittstelle auswählen, die zu Ihrer Hardware und Software passt. Hier sind die gängigsten Optionen:

• MCU (MPU)

• SPI

• TTL (RGB)

• LVDS

• DSI (MIPI)

• EDP

Jede Schnittstelle hat ihre eigenen Vorteile:

Sie sollten die Spezifikationen Ihres TFT-LCD-Displaymoduls überprüfen, um sicherzustellen, dass die Schnittstelle zu Ihrem Projekt passt. Schnittstellen mit hoher Bandbreite bieten eine bessere Anzeigeleistung, benötigen aber möglicherweise mehr Strom und eine sorgfältigere Planung.

Notiz: Um die beste Leistung und eine einfache Einrichtung zu gewährleisten, sollte die Schnittstelle Ihres TFT-LCD-Displays immer mit Ihrem System übereinstimmen.

Wenn Sie diese Schlüsselfunktionen verstehen, können Sie das passende TFT-LCD-Displaymodul für Ihr Projekt auswählen. Achten Sie auf die Spezifikationen hinsichtlich Größe, Auflösung, Helligkeit und Kontrastverhältnis, Betrachtungswinkel, Farbtemperatur und Schnittstelle. So erhalten Sie die optimale Displayleistung für Ihre Anforderungen.

Wie man TFT-LCD-Displaymodule vergleicht

Recherche und Auswahlliste

Beginnen Sie damit, die Anforderungen Ihres Projekts zu notieren. Berücksichtigen Sie dabei Aspekte wie Größe, Auflösung, Seitenverhältnis, Helligkeit, Betrachtungswinkel, Kontrastverhältnis, Temperaturbereich, Stromverbrauch, Schnittstellenoptionen und Touchscreen-Typ. Erstellen Sie eine Liste von TFT-Displaymodulen, die diesen Anforderungen entsprechen. Nutzen Sie die Vergleichstabellen der Hersteller, um Unterschiede schnell zu erkennen. So finden Sie die Module, die am besten zu Ihrem System passen.

• Größe

• Auflösung

• Helligkeit

• Betrachtungswinkel

• Touchscreen-Typ

• Stromverbrauch

• Schnittstellenoptionen

Tipp: Vergewissern Sie sich stets, dass das Display zu Ihrem Gerät passt und mit Ihrem System kompatibel ist.

Spezifikationen den Bedürfnissen anpassen

Prüfen Sie als Nächstes die Funktionen jedes TFT-Displaymoduls im Hinblick auf Ihre Projektanforderungen. Nutzen Sie eine Tabelle, um die wichtigsten Kriterien zu vergleichen. Die Auflösung sorgt für klare Bilder und Texte. Umgebungsbedingungen zeigen, ob das Display auch unter schwierigen Bedingungen funktioniert. Manche Projekte benötigen Touchscreens, die mit Handschuhen bedient werden können, oder wasserdichte Displays für den Außenbereich. Stellen Sie sicher, dass das Modul mit Ihrer Hardware und Software kompatibel ist.

Testen und Validieren

Testen Sie die TFT-Displaymodule, bevor Sie sich entscheiden. Fragen Sie nach Möglichkeit bei den Lieferanten nach Mustern. Testen Sie das Display in Ihrer gewohnten Umgebung. Prüfen Sie, wie es sich bei Kälte verhält, wie es bei Hitze funktioniert und wie es auf Berührungen reagiert. Achten Sie auf Langlebigkeit und Farbtreue auch bei intensiver Nutzung. Frühzeitige Tests helfen Ihnen, Probleme zu vermeiden und sicherzustellen, dass das Modul zu Ihrem System passt.

Dokumentation und Support prüfen

Lesen Sie vor dem Kauf die Bedienungsanleitung und den Support des Herstellers. Eine gute Anleitung hilft Ihnen, die Funktionen des Displays und dessen Kompatibilität mit Ihrem System kennenzulernen. Hilfreicher Support kann Probleme beheben und die Lebensdauer des Displays verlängern. Wählen Sie Anbieter mit guter Reputation und Qualitätsgarantie. So stellen Sie sicher, dass Sie bei Bedarf Hilfe erhalten und Ihr Display einwandfrei funktioniert.

Schritte wie Testen, Lesen der Anleitung und Prüfen, ob das Display zu Ihrem System passt, helfen Ihnen bei der Auswahl des besten TFT-Displays für Ihr Projekt.

Sie können das passende TFT-Displaymodul in drei Schritten auswählen. Überlegen Sie sich zunächst, was Sie benötigen und wie Sie es einsetzen werden. Achten Sie dann auf wichtige Kriterien wie Kompatibilität mit Ihrem System, Robustheit und Preis. Die folgende Tabelle zeigt Ihnen, worauf Sie achten sollten:

Prüfen Sie stets die Datenblätter auf die aktuellsten Details. Wenden Sie sich bei Bedarf an Experten. So erhalten Sie aussagekräftige Bilder und ein Display, das optimal zu Ihrem Projekt passt.

• Die korrekten Informationen finden Sie in den Produktspezifikationen.

• Bei besonderen Bedürfnissen sollten Sie sich an Experten wenden.

Häufig gestellte Fragen

Was ist ein TFT-Displaymodul?

Ein TFT-Displaymodul nutzt Dünnschichttransistortechnologie zur Darstellung von Bildern und Texten. Es bietet klare Bilder und schnelle Reaktionszeiten. Solche Module finden sich häufig in Geräten wie Tablets, Armaturenbrettern in Autos und Industriemaschinen.

Wie wähle ich die richtige Displaygröße?

Wählen Sie eine Displaygröße, die zu Ihrem Gerät passt und alle benötigten Informationen anzeigt. Kleine Bildschirme eignen sich gut für Wearables. Größere Bildschirme sind besser für Kioske oder Dashboards geeignet. Berücksichtigen Sie stets den verfügbaren Platz und die Bedürfnisse Ihrer Nutzer.

Warum ist die Helligkeit eines Displays wichtig?

Die Bildschirmhelligkeit beeinflusst die Lesbarkeit des Displays bei unterschiedlichen Lichtverhältnissen. Bei Verwendung im Freien ist ein helleres Display erforderlich. In Innenräumen reicht eine geringere Helligkeit aus. Passen Sie die Helligkeit stets an Ihre Umgebung an, um optimale Ergebnisse zu erzielen.

Was zeichnet ein ideales TFT-LCD-Panel für den Außeneinsatz aus?

Sie benötigen ein Panel mit hoher Helligkeit, großem Temperaturbereich und hoher Langlebigkeit. Dadurch bleibt das Display auch bei Sonneneinstrahlung, Regen oder Staub klar und hält länger. Beachten Sie unbedingt die Spezifikationen für den Außeneinsatz.

Kann ich ein TFT-Display in kalten oder warmen Umgebungen verwenden?

Ja, TFT-Displays sind in vielen Umgebungen einsetzbar. Bitte beachten Sie den Temperaturbereich in den Produktdetails. Manche Displays funktionieren auch bei extremer Kälte oder Hitze. Testen Sie das Display daher immer unter den realen Bedingungen.
