Vergleich verschiedener Arten von TFT-Displayschnittstellen

Auswahl eines TFT-Bildschirm Die Wahl der Schnittstelle erfordert ein ausgewogenes Verhältnis zwischen Geschwindigkeit, Pin-Anzahl und Komplexität. Diese drei Faktoren werden anhand der Projektziele abgewogen. Kurz gesagt: SPI eignet sich am besten für einfache Anwendungen mit niedriger Geschwindigkeit. RGB oder LVDS sind für hochauflösende Videos geeignet. Dieser Beitrag vergleicht MCU/MPU, SPI, I2C, parallele 8-Bit- und 16-Bit-Schnittstellen, TTL/RGB, LVDS, MIPI DSI sowie kurz HDMI und eDP. Ein TFT-LCD-Modul kombiniert einen Controller mit einem Panel, und diese Kombination schränkt die Auswahlmöglichkeiten ein. Viele TFT-Displays funktionieren problemlos mit langsamen seriellen Verbindungen. Andere benötigen Bandbreite in Videorate. Die Wahl des richtigen TFT-LCD-Displays hängt vom Anwendungsfall ab. Moderne TFT-LCD-Technologie deckt beide Bereiche ab. Jede TFT- und LCD-Displayvariante erfüllt unterschiedliche Anforderungen. Das Verständnis der Unterschiede zwischen LCD und TFT hilft bei der Entscheidung. Die richtige Schnittstelle für TFT-Displays hält Kosten und Verkabelungsaufwand überschaubar.

Wichtigste Erkenntnisse

• SPI verwendet nur vier Drähte und eignet sich am besten für TFT-Displays mit niedriger Auflösung bis zu 480×320.

• Für hochauflösendes Video wählen Sie RGB, LVDS oder MIPI DSI, um eine ausreichende Bandbreite zu erhalten.

• Bevor Sie ein Display auswählen, achten Sie darauf, dass die Schnittstelle zu den Pins und der Protokollunterstützung Ihres Mikrocontrollers passt.

• I2C überträgt Daten für Pixelströme zu langsam. Verwenden Sie es nur für Touch-Bedienung oder Konfiguration.

Übersicht der TFT-Bildschirmschnittstellen

Die TFT-Bildschirmschnittstelle bildet die elektrische Verbindung zwischen Ihrem Controller und dem Panel. Sie überträgt Pixeldaten, Taktsignale und Steuerbefehle. Der Paneltyp ist entscheidend für die Protokollauswahl. Jedes TFT-LCD-Modul kombiniert einen Treiber-IC mit einem Glaspanel, wodurch die kompatiblen Schnittstellen eingeschränkt werden.

Aktivmatrix-TFT-LCD vs. Passivmatrix-LCD

Ein Aktivmatrix-TFT-LCD verfügt über einen eigenen Transistor für jedes Pixel. Dieser Transistor hält die Ladung konstant, solange die Hintergrundbeleuchtung leuchtet. Der Vergleich zwischen Passivmatrix- und Aktivmatrix-TFT-LCDs verdeutlicht den entscheidenden Unterschied: Passivmatrix-Panels adressieren Zeilen und Spalten nacheinander, sodass jedes Pixel zwischen den Aktualisierungen ausblendet. Dieser Unterschied erklärt, warum Aktivmatrix-LCDs schnellere Schnittstellen benötigen. Jedes Pixel muss neu beschrieben werden, bevor es abgedunkelt wird. Die Wahl zwischen Passivmatrix- und Aktivmatrix-TFT-LCD beeinflusst auch Kontrast und Reaktionszeit. Ein Aktivmatrix-TFT-LCD aktualisiert sich im Videomodus tausendfach pro Sekunde. Bei der Darstellung bewegter Bilder ist der Aktivmatrix-Typ in der Regel die bessere Wahl.

Die Zellchemie des Panels ist ein weiterer wichtiger Aspekt. Es gibt TN-, IPS- und VA-TFT-LCD-Varianten. Ein TN-TFT-LCD bietet schnelle Reaktionszeiten zu geringen Kosten. Ein IPS-TFT-LCD ermöglicht weite Betrachtungswinkel. Ein VA-TFT-LCD liefert tiefe Schwarztöne. Diese TFT-LCD-Paneltypen verfügen über die gleichen Schnittstellenoptionen, sodass die Wahl des Protokolls unabhängig von der Zellchemie ist.

Serien-, Parallel- und Videoschnittstellenfamilien

Drei Familien decken fast alles ab TFT-LCD-Display Sie müssen die Verkabelung vornehmen. Serielle Schnittstellen wie SPI und I2C benötigen wenige Pins und arbeiten mit niedrigen Taktraten. Parallele Schnittstellen übertragen 8 oder 16 Bit pro Taktzyklus über den MCU- oder MPU-Bus. Videoschnittstellen senden kontinuierliche Pixel-Takte. Zu dieser letzten Gruppe gehören TTL/RGB, LVDS, MIPI DSI, HDMI und eDP.

Die gewählte Schnittstelle prägt Ihr gesamtes Design. Ein TFT-LCD-Display mit SPI-Anbindung benötigt vier Drähte, ein RGB-Display hingegen zwei Dutzend. Videoschnittstellen erfordern einen Controller mit dedizierter Display-Pipeline. Serielle Schnittstellen tolerieren kleinere Mikrocontroller. Dieser Kompromiss bestimmt jede weitere Entscheidung in diesem Leitfaden.

Vergleichstabelle der TFT-LCD-Schnittstelle

Bei der Auswahl eines TFT-Bildschirms bestimmt der Schnittstellentyp die Leistungsgrenzen und den Verdrahtungsaufwand. Die folgende Tabelle fasst die wichtigsten Parameter für jede gängige Schnittstelle zusammen. Nutzen Sie sie als Kurzübersicht, bevor Sie sich für eine Steuerungs- und Bedienfeldkombination entscheiden.

Datenrate, Pin-Anzahl und Komplexität

Die angegebenen Datenraten stellen die praktisch erreichbaren Maximalwerte bei korrektem Leiterplattenlayout dar. Die Pin-Anzahl umfasst nur die erforderlichen Signale. Strom- und Masseanschlüsse erhöhen den gesamten Verdrahtungsaufwand. Die Komplexität berücksichtigt sowohl den Aufwand für die Hardwareentwicklung als auch die Tiefe der Softwareinitialisierung.

SPI bietet die einfachste Anschlussmöglichkeit, beschränkt die Auflösung jedoch auf 800×480. Hochauflösende Videos lassen sich nicht über eine serielle Vierdrahtverbindung übertragen. I²C überträgt noch weniger Daten und eignet sich am besten für Touch-Controller oder Temperatursensoren innerhalb des Moduls. Für bewegte Bilder sollte I²C nicht als primärer Pixelbus verwendet werden.

RGB/TTL- und Parallelschnittstellen bieten einen guten Kompromiss. Sie ermöglichen die Unterstützung moderater Auflösungen bei überschaubarem Verdrahtungsaufwand. Die 8-Bit- und 16-Bit-Paralleloptionen eignen sich gut für Mikrocontroller mit integrierten parallelen Speichercontrollern. Diese Schnittstellen benötigen einen Framebuffer im Display selbst, was bei höheren Auflösungen die Kosten erhöht.

LVDS und MIPI DSI gehören zur Familie der Videodatenübertragungstechnologien. LVDS nutzt Differenzialleitungen, um Daten mit Gigabit-Geschwindigkeit und geringen elektromagnetischen Störungen zu übertragen. Es findet Anwendung in TFT-LCD-Panels für Automobile und in industriellen Displays. MIPI DSI erzielt einen höheren Datendurchsatz mit weniger Leitungen. Die meisten modernen Anwendungsprozessoren integrieren MIPI-DSI-Controller direkt.

eDP und HDMI sind für Anwendungen im Consumer-Bereich konzipiert. eDP reduziert die Pin-Anzahl im Vergleich zu LVDS bei Auflösungen über 1600×900. HDMI ist bei Monitoren und Fernsehgeräten weit verbreitet. Diese Schnittstellen erfordern spezielle Sender und eine sorgfältige Impedanzanpassung.

Typische Anwendungen pro Schnittstelle

SPI eignet sich für TFT-LCD-Technologie mit niedriger Auflösung, wie sie beispielsweise von den gängigen Treibern ILI9341 oder ST7789 unterstützt wird. Diese Controller verfügen über einen internen Framebuffer-Speicher, sodass der Host-Mikrocontroller Aktualisierungen nur dann sendet, wenn sich der Bildschirminhalt ändert. Dieses Verfahren ist für Menüanzeigen, Instrumentenanzeigen und einfache Animationen geeignet. Die maximale Auflösung beträgt 800 × 480 Pixel, unabhängig von der physischen Panelgröße.

I²C steuert TFT-Displays selten direkt an. Es dient zur Konfiguration eines LCD- und TFT-Treiberchips oder zum Auslesen von Berührungskoordinaten. Die Busgeschwindigkeit ist auf 3 Mbit/s begrenzt, was für Pixeldaten viel zu langsam ist.

RGB/TTL- und Parallelschnittstellen eignen sich 3,5- bis 7-Zoll-TFT-LCD-Displays In Handgeräten und Einbaupanels. Die 16-Bit-Parallelvariante ermöglicht eine flüssige Videowiedergabe in VGA-Auflösung. Sie benötigen einen Prozessor mit ausreichend GPIO-Pins oder einen dedizierten parallelen LCD-Controller.

LVDS dominiert den Markt für 7- bis 15-Zoll-TFT-LCDs. Einkanal-LVDS unterstützt Auflösungen von 1280 × 800 Pixeln bei 60 Hz. Zweikanal-LVDS ermöglicht Auflösungen von 1920 × 1080 Pixeln. Panels in Automobilqualität tolerieren Kabellängen von bis zu zwei Metern. Diese Schnittstelle ist zudem störungsresistenter als einseitige Parallelverbindungen.

MIPI DSI findet sich in Smartphones, Tablets und eingebetteten TFT-LCD-Modulen. Diese Schnittstelle unterstützt eine flexible Anzahl von Lanes. Vier Lanes mit jeweils 1 Gbit/s ermöglichen flüssige 1080p-Videoübertragung. Der Stromverbrauch bleibt im Vergleich zu parallelen Alternativen geringer – ein entscheidender Vorteil bei batteriebetriebenen Geräten.

eDP ersetzt LVDS in modernen Laptop-TFT-LCD-Panels und hochwertigen Embedded-LCD-Displaysystemen. Der Hilfskanal überträgt Konfigurationsbefehle und unterstützt Funktionen wie Panel Self Refresh zur Energieeinsparung. Sie erhalten 4K-Auflösung mit nur zwei Differenzialpaaren und profitieren von einer Vielzahl an TFT-Displays.

HDMI verbindet TFT-Displays mit Videoquellen für Endverbraucher. Bei Embedded-Projekten wird üblicherweise ein HDMI-Transmitter-Chip hinzugefügt, was die Anzahl der Bauteile und den Platzbedarf auf der Platine erhöht. Verwenden Sie HDMI nur, wenn Sie direkte Kompatibilität mit Standard-Videoausgängen benötigen.

Vor- und Nachteile serieller Schnittstellen

Stärken und Grenzen von SPI

SPI reduziert die Anzahl der benötigten Pins. Ein TFT-LCD wird mit nur vier Drähten angeschlossen. Dadurch eignet sich die Schnittstelle besonders für kostengünstige Mikrocontroller. Parallele TFT-LCDs benötigen viele Ports. SPI gibt diese Pins für andere Aufgaben frei. Viele TFT-LCD-Module verfügen über einen Framebuffer. Der Host sendet Aktualisierungen nur bei Inhaltsänderungen. Einfache TFT-LCD-Designs profitieren von diesem Ansatz mit wenigen Pins. Entwickler wählen SPI für viele TFT-LCD-Projekte, da es die Verdrahtung vereinfacht. Ein typisches TFT-Display über SPI arbeitet mit moderaten Geschwindigkeiten. Diese TFT-LCD-Schnittstelle eignet sich für viele Embedded-Projekte. Der TFT-LCD-Controller übernimmt die meisten Timing-Anforderungen intern.

SPI ist langsamer als parallele Alternativen. Wiederholte Farbfüllungen decken diese Schwäche auf. Jedes Pixel benötigt eine vollständige Farbübertragung. Das Protokoll verschwendet Bandbreite bei aufeinanderfolgenden Pixeln derselben Farbe. Einige TFT-Displays unterstützen höhere Bitraten im Parallelmodus. Ein externes Schieberegister beschleunigt gleichmäßige Füllungen. Die Farbe wird einmal geladen. Der Schreibimpuls wird schnell umgeschaltet. Dies erhöht jedoch Kosten und Komplexität. Die Geschwindigkeitsgewinne hängen vom Inhalt ab. Gleichmäßige Füllungen profitieren am meisten. Komplexe Bilder zeigen kaum Verbesserungen. Trotz dieser Einschränkungen eignet sich SPI gut für kostengünstige Designs. Ein niedrigauflösendes TFT-LCD mit SPI funktioniert gut für Menüanzeigen. Jedes so angeschlossene TFT-LCD hält die Komplexität gering. Ein SPI-basiertes TFT-LCD hält die Materialkosten niedrig.

Stärken und Grenzen von I2C

I2C benötigt nur zwei Drähte. Diese LCD-Display-Schnittstelle bietet die einfachste Anschlussmöglichkeit. Treiberregister werden über diesen Bus konfiguriert. Mit dieser Schnittstelle lässt sich das Display mit nur zwei Drähten steuern. Die I2C-Schnittstelle unterstützt zudem mehrere Geräte an einem Bus. Der Bus nutzt außerdem die gleiche Verkabelung wie Sensoren. Ein TFT-LCD kann jedoch nicht direkt über I2C angesteuert werden. Die Übertragungsgeschwindigkeit ist auf 3 Mbit/s begrenzt.

Diese Datenrate liegt weit unter dem, was ein Display für Pixeldaten benötigt. Verwenden Sie I2C nur für Hilfsfunktionen. Der Vergleich von LCD- und TFT-Optionen verdeutlicht dies. Moderne TFT-LCD-Technologie setzt auf schnellere Pixelverbindungen. I2C bleibt ein Hilfsbus. Kombinieren Sie ihn mit SPI für Bilddaten auf einem TFT-LCD. Vermeiden Sie I2C für bewegte Bilder.

Vor- und Nachteile von Parallel- und Videoschnittstellen

8-Bit- und 16-Bit-Parallel-Mikrocontroller/Mikroprozessoren

Ein 8-Bit- oder 16-Bit-Parallel-TFT-LCD überträgt Daten gleichzeitig über mehrere Leitungen. Im Vergleich zu SPI wird eine höhere Geschwindigkeit erreicht. Ein 16-Bit-Parallel-TFT-LCD erreicht etwa 60–100 Mbit/s. Diese Datenrate ermöglicht die Darstellung von Videos mittlerer Auflösung auf einem TFT-Display. Der Host schreibt direkt auf den Panelbus. Sie benötigen einen Controller mit ausreichend GPIO-Pins. Eine 16-Bit-Verbindung benötigt 16–18 Signalleitungen. Diese Pinanzahl überlastet kleine Mikrocontroller.

Das parallele TFT-LCD-Modul verfügt oft über einen Framebuffer. Dieser speichert ein vollständiges Bild. Ihr Mikrocontroller aktualisiert nur die geänderten Bereiche. Diese Bauweise sorgt für eine übersichtliche TFT-LCD-Schnittstelle. Mit steigender Auflösung wird die Verkabelung komplexer. Signalverschlechterungen begrenzen die Kabellängen. Das Panel darf nicht zu weit von der Platine entfernt platziert werden. Ein paralleles TFT-LCD eignet sich für Handgeräte und eingebettete Systeme. Es ist nicht für hochauflösendes Video geeignet.

TTL/RGB-, LVDS- und MIPI-DSI-Kompromisse

Diese drei Videoschnittstellen zielen auf unterschiedliche Prioritäten ab. TTL/RGB sendet parallele R-, G-, B- und Synchronisationsleitungen. Es eignet sich für Auflösungen von QVGA bis WVGA. Das Design ist einfach und mit vielen Mikrocontrollern kompatibel. Die Pinanzahl variiert zwischen 16 und 24 Leitungen. Der Stromverbrauch ist höher als bei seriellen Alternativen. TTL/RGB ist nicht für lange Kabel oder hohe Bildwiederholraten geeignet.

LVDS und MIPI DSI nutzen beide differentielle Signalübertragung. LVDS erreicht bis zu 3,125 Gbit/s pro Lane. Es unterstützt eine Auflösung von 1920 × 1080 bei 60 Hz mit einer typischen 4-Lane-Konfiguration. Die Kabellänge beträgt bis zu 10 Meter. Die Störfestigkeit ist ausgezeichnet. Industriemonitore, medizinische Geräte und Fahrzeugdisplays basieren auf LVDS. Die TFT-LCD-Technologie hinter diesen Panels ist robust gegenüber rauen elektrischen Umgebungen. Zu den Nachteilen zählen der höhere Stromverbrauch im Vergleich zu MIPI und die größeren Steckverbinder.

MIPI DSI erreicht Datenübertragungsraten von bis zu 4 Gbit/s pro Datenleitung. Es nutzt eine Taktleitung sowie 1–4 Datenleitungen. Die Anzahl der Pins reduziert sich auf 8–12 für ein 24-Bit-RGB-Äquivalent. Die Leiterplattenkomplexität bleibt gering. Der Stromverbrauch ist der niedrigste der drei Schnittstellen. Smartphones, Tablets und Wearables nutzen diese Schnittstelle. Die Kabellänge ist auf 1 Meter begrenzt. Die Störfestigkeit ist mäßig. Spezielle Hardware und Treiberunterstützung sind erforderlich. Für kompakte TFT-Displays ist MIPI DSI die beste Wahl. Für robuste TFT-LCD-Displaysysteme mit großer Reichweite bleibt LVDS die sicherere Option.

Die richtige TFT-LCD-Displayschnittstelle auswählen

Sie wissen nun, wie sich die einzelnen Schnittstellen verhalten. Im letzten Schritt ordnen Sie Ihre Projektanforderungen einer einzigen Option zu. Beginnen Sie mit Ihrem Controller und prüfen Sie anschließend Auflösung und Bildwiederholfrequenz. Budget und Verkabelung ergeben sich dann aus diesen beiden Werten.

Passen Sie die Schnittstelle an Ihren Mikrocontroller oder Prozessor an.

Der Prozessor ist der entscheidende Faktor. Prüfen Sie daher zuerst das Datenblatt. Stellen Sie sicher, dass der Chip das Protokoll nativ unterstützt. Ein kleiner Mikrocontroller mit vier freien Pins kann keinen 24-Bit-RGB-Bus ansteuern. Er kann jedoch ein TFT-LCD über SPI mit vier Leitungen (MOSI, MISO, SCLK und CS) ansteuern. Derselbe Chip kann I²C mit zwei Leitungen für die Touch-Steuerung nutzen.

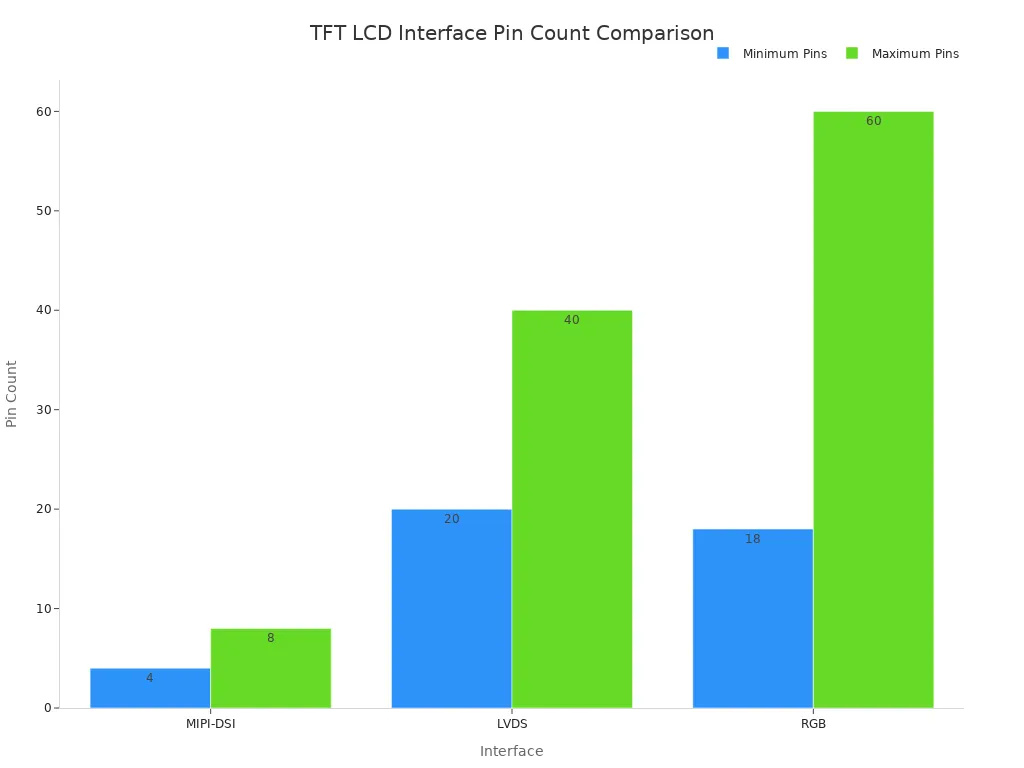

Die Anzahl der Pins bestimmt Kosten und Platzbedarf auf der Leiterplatte. SPI benötigt 4 Pins, I²C 2. Ein 8-Bit-Parallel-TFT-LCD benötigt 11 oder mehr Pins. RGB benötigt 18 bis 60 Pins. MIPI, DSI und LVDS verwenden 4 bis 8 Lanes plus Taktleitungen. Weniger Pins bedeuten eine kleinere Leiterplatte und ein geringeres Risiko elektromagnetischer Störungen. Mehr Pins bedeuten schnellere Bildwiederholraten und geringere Latenz.

Beachten Sie auch die Spannungsdifferenz. Ein 1,8-V-Prozessor und ein 3,3-V-TFT-LCD-Modul benötigen Pegelwandler. Dieses zusätzliche Bauteil erhöht die Kosten und den Platzbedarf auf der Platine. Prüfen Sie außerdem die Verfügbarkeit des Panels. Einige TFT-LCD-Modelle sind nur mit einer Schnittstelle erhältlich. Mechanische Grenzen spielen hier eine Rolle. Ein breites FPC passt möglicherweise nicht in Ihr Gehäuse. In Umgebungen mit hoher elektromagnetischer Störung (EMI) ist LVDS oft besser geeignet als MIPI. Diese Logik bei der Auswahl des TFT-LCD-Moduls sorgt für ein realistisches Design.

Passen Sie die Benutzeroberfläche an Auflösung und Bildwiederholfrequenz an.

Die Bandbreite setzt die Obergrenze. Es gilt folgende Formel: Bandbreite in Bit pro Sekunde entspricht Breite × Höhe × Bildwiederholfrequenz × Farbtiefe × einem zusätzlichen Faktor von etwa 1,2 bis 1,5. Ein 1024×600 TFT-LCD-Bildschirm mit 60 Hz und 24-Bit-Farbtiefe benötigt deutlich mehr Durchsatz als ein 320×240-Panel.

Die Tabelle zeigt die praktischen Bereiche. SPI unterstützt Auflösungen bis zu 800×480. Parallele MCU-Verbindungen erreichen ebenfalls 800×480. RGB/TTL deckt den Bereich von 480×272 bis 1280×800 ab. LVDS deckt den Bereich von 800×480 bis 1920×1080 ab. MIPI DSI unterstützt 4K. HDMI unterstützt ebenfalls 4K.

Für einfache, langsame Designs eignet sich SPI. Für hochauflösende Videos empfiehlt sich RGB oder LVDS.

Diese Faustregel gilt für die meisten Projekte. Ein Menübildschirm auf einem TFT-Display benötigt keine Videoverbindung. Eine bewegte Karte oder ein Kamerabild hingegen schon. Die TFT-LCD-Technologie in Ihrem Panel begrenzt die Pixeltaktfrequenz. Das Flüssigkristalldisplay kann nicht schneller aktualisieren, als sein Treiber es zulässt. Wählen Sie die Schnittstelle entsprechend dieser Grenze, nicht darüber hinaus.

Das Budget schließt den Kreis. Serielle Verbindungen reduzieren Verkabelungsaufwand und Steckerkosten. Videoverbindungen erhöhen beides. Ein TFT-LCD-Display mit integriertem Framebuffer senkt die Hostlast. Ein einfaches Panel verlagert diese Arbeit auf den Prozessor. Wägen Sie Geschwindigkeit, Pins, Verkabelung und Kosten ab. Wählen Sie dann das passende TFT-LCD-Display. Das richtige TFT-LCD-Display sorgt für ein ausgewogenes Verhältnis zwischen LCD und TFT. Zwei TFT-Displays können zwar ein Panel verwenden, sich aber in der Schnittstelle unterscheiden. Zwei TFT-LCD-Module können die gleiche Größe haben, sich aber in der Geschwindigkeit unterscheiden. Ihre Wahl des TFT-LCD-Displays sollte sich an den Daten orientieren, nicht an einem Trend.

SPI ist für Projekte mit niedriger Geschwindigkeit am einfachsten. Ein TFT-LCD mit SPI benötigt vier Drähte. Für Videoübertragung eignen sich RGB, LVDS oder MIPI DSI. Bei der Wahl Ihres TFT-LCDs müssen Geschwindigkeit, Pin-Anzahl und Kosten im Gleichgewicht stehen. Jede TFT-LCD-Schnittstelle ist für einen bestimmten Anwendungsbereich geeignet. Der Markt für LCDs und TFTs bietet diese Optionen. Die Wahl des LCDs beginnt mit den Fähigkeiten Ihres Prozessors. Die meisten TFT-Displays funktionieren am besten, wenn Protokoll und Controller aufeinander abgestimmt sind. Ein TFT-LCD-Modul mit falscher Verbindung kann zu einem Flaschenhals führen. Ermitteln Sie Ihre Anforderungen an das TFT-LCD. Wählen Sie das TFT-LCD, das zu Ihrer Hardware passt. So vermeiden Sie unnötige Komplexität. Das richtige TFT-LCD sorgt für ein effizientes Projekt. Orientieren Sie sich an Ihrem Mikrocontroller und der angestrebten Auflösung. Wählen Sie nicht standardmäßig das schnellste TFT-LCD. Diese TFT-Displays profitieren von einer sorgfältigen Auswahl der Schnittstelle.

Häufig gestellte Fragen

Kann SPI ein hochauflösendes TFT-LCD ansteuern?

Nein. SPI unterstützt nur Auflösungen bis maximal 800×480 Pixel. Für ein TFT-LCD mit höherer Pixelanzahl sind Parallel- oder Videoschnittstellen erforderlich. Prüfen Sie vor der Auswahl dieser Verbindung, ob Ihre gewünschte Auflösung mit der SPI-Bandbreite kompatibel ist.

Funktioniert I2C als primärer Pixelbus?

Nein. I2C ist auf 3 Mbit/s begrenzt. Ein TFT-LCD kann über diesen langsamen Bus keine Pixeldaten empfangen. Verwenden Sie I2C nur für die Konfiguration oder die Touch-Eingabe. Diese Schnittstelle dient Hilfsfunktionen und nicht der Bildübertragung.

Welche Schnittstelle eignet sich für batteriebetriebene TFT-LCD-Designs?

MIPI DSI. Es benötigt weniger Datenleitungen und weniger Strom als parallele Alternativen. Tragbare TFT-LCDs profitieren von der differentiellen Signalübertragung. Sie erzielen einen hohen Datendurchsatz bei gleichzeitig geringem Akkuverbrauch.

Was unterscheidet RGB von LVDS?

RGB sendet unsymmetrische Signale über viele Adern. LVDS verwendet Differenzialpaare. Ein TFT-LCD mit langen Kabelstrecken benötigt LVDS zur Störfestigkeit. RGB eignet sich für kurze Verbindungen und geringere Komplexität.

Ist die Wahl des Prozessors wichtiger als die Auflösung?

Ja. Ihr Mikrocontroller ermittelt die verfügbaren Pins und die unterstützten Protokolle. Passen Sie zunächst jede TFT-LCD-Schnittstelle an Ihren Controller an. Die Auflösung ist zweitrangig. Eine nicht passende Verbindung erzeugt einen Flaschenhals, den Ihr Prozessor nicht beheben kann.
