Welche Auflösungen sind bei kompakten TFT-Displays üblich?

Kompakte TFT-Displays sind in fünf gängigen Auflösungen erhältlich: 320x240 (QVGA), 640x480 (VGA), 480x272, 800x480 und 1024x600. Jede Option beeinflusst vier Aspekte, die im Alltag wichtig sind: Kosten, Lesbarkeit, Schnittstellenkompatibilität und Stromverbrauch. Ein kleiner Bildschirm mit zu vielen Pixeln entlädt den Akku schnell und belastet den Prozessor. Zu wenige Pixel erschweren das Lesen von Text und Symbolen. Außerdem benötigen Sie ein Display, das ohne zusätzliche Konverterchips mit Ihrer Host-Schnittstelle kompatibel ist. Dieser Artikel erklärt, für welche Auflösungen sich die einzelnen Displays eignen und welche Spezifikationen am wichtigsten sind. Er zeigt außerdem, wie GOLDEN VISION Sie bei der Auswahl des passenden Displays unterstützt. Kundenspezifisches TFT-LCD-Display das zu Ihrem Produkt passt.

Wichtigste Erkenntnisse

• Wählen Sie 320x240 für stromsparende Mobilgeräte, um Akku zu sparen und die Prozessorlast zu reduzieren.

• Wählen Sie 640x480 für allgemeine Displays wie Instrumente und medizinische Geräte, die eine höhere Detailgenauigkeit erfordern.

• Wählen Sie 480x272 für ein ausgewogenes Verhältnis von Größe und Lesbarkeit bei tragbaren Zählern und Heimpanels.

• Verwenden Sie 800x480 für scharfe, detailreiche Bildschirmdarstellungen in Diagnose- und medizinischen Anwendungen.

• Für hochauflösende Displays in CAD-Viewern und Armaturenbrettern in Fahrzeugen empfiehlt sich eine Auflösung von 1024x600.

• Passen Sie die Auflösung an Ihren Betrachtungsabstand, Ihre Schnittstelle und Ihr Leistungsbudget an, um die besten Ergebnisse zu erzielen.

• GOLDEN VISION bietet maßgeschneiderte TFT-Displays, die auf Ihre Anforderungen an Kontur, Helligkeit und Lautstärke abgestimmt sind.

Gängige Auflösungen: QVGA und VGA

320x240 QVGA für Geräte mit geringem Stromverbrauch

QVGA bietet eine Auflösung von 320 x 240 Pixeln auf kleinem Raum. Diese Pixelanzahl eignet sich für Handheld- und akkubetriebene Geräte. Ein 2,8-Zoll-TFT-Display mit einer Auflösung von 240 x 320 Pixeln entspricht der Hochformatversion desselben Rasters und ist daher bei kleinen Handheld-Geräten weit verbreitet. Das 2,8-Zoll-TFT-Display zeichnet sich durch einen niedrigen Pixeltakt aus, was die Prozessorlast und den Stromverbrauch reduziert. Es lässt sich über SPI, MCU oder RGB ansteuern, wobei SPI für kleine Mikrocontroller die einfachste Lösung darstellt. Viele 2,8-Zoll-TFT-Displays benötigen nur wenig Strom für die Hintergrundbeleuchtung, was die Akkulaufzeit tragbarer Geräte verlängert. 1,50 Zoll TFT-LCD-Display folgt oft der gleichen Logik, nur in noch kleinerem Maßstab.

Das 240x320-Punktmatrix-Farbdisplay ist ein gängiger Bestandteil von Budgetprodukten. Entwickler greifen auf ein 2,8-Zoll-TFT-Display zurück, wenn sie ein gut lesbares Menü, eine Statusanzeige oder ein einfaches Messinstrument benötigen. Das 2,8-Zoll-TFT-Display erfüllt diese Anforderungen ohne Grafikprozessor. Ein 2,8-Zoll-TFT-Display mit einer Auflösung von 240x320 Pixeln ist besonders leistungsstark.320 Pixel halten den Speicherverbrauch gering, sodass ein kleiner Framebuffer auf den Chip passt. Entwickler, die die gängigen Auflösungen von 2,8-Zoll-TFTs vergleichen, entscheiden sich bei kostensensiblen Designs meist für dieses Raster. Die Auflösungen von 2,8-Zoll-TFTs sind designbedingt begrenzt, und genau das ist der Sinn der Sache. Ein 2,8-Zoll-TFT mit einer Auflösung von 240 Pixeln320 liefert auch aus kurzer Entfernung klare Texte. Die meisten 2,8-Zoll-Displays dieser Klasse unterstützen SPI- und MCU-Schnittstellen, wobei die Panelhelligkeit je nach Modell variiert.

640x480 VGA für Allzweckmonitore

VGA bietet eine Auflösung von 640 x 480 Pixeln und dient als universelles Format. Die höhere Pixeldichte ermöglicht die Darstellung von Texten, Diagrammen und Bildvorschauen. VGA-Panels finden sich in Instrumenten, Medizingeräten und industriellen Steuerungen. Zu den Schnittstellenoptionen gehören RGB und MCU, und viele Module verfügen zusätzlich über LVDS für längere Kabelstrecken. Die folgende Tabelle zeigt Helligkeits- und Temperaturdaten für verschiedene 7,5-Zoll-VGA-Panels.

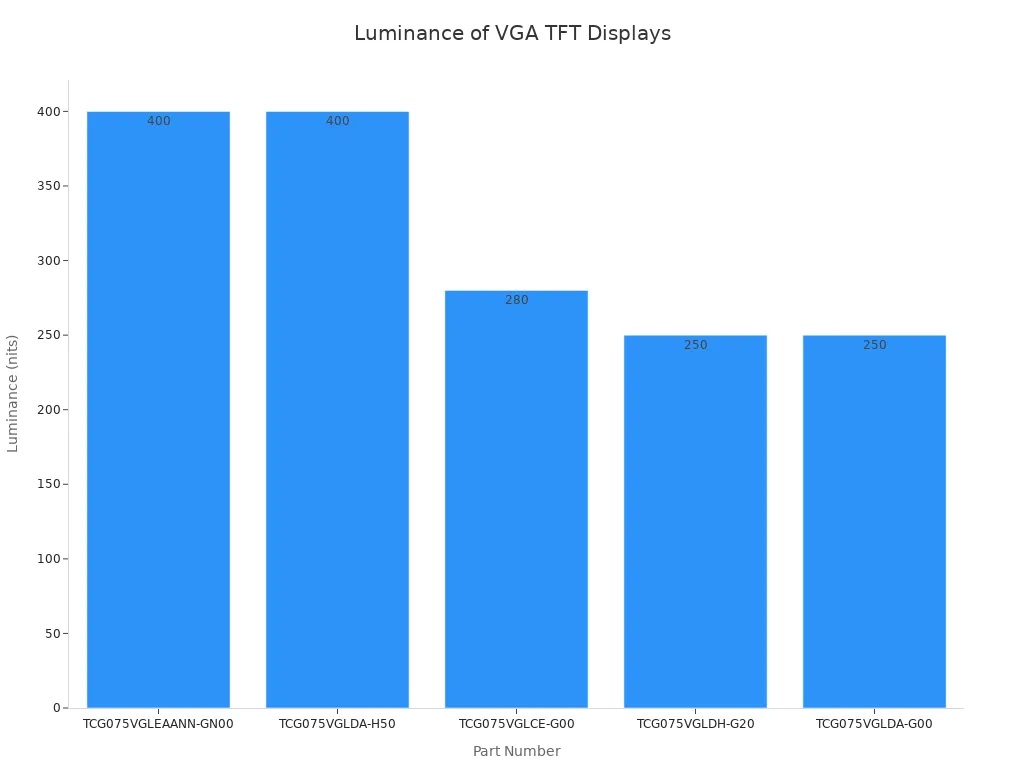

Alle aufgeführten Modelle haben einen Betriebstemperaturbereich von -20 bis 70 °C und eine Helligkeit von 250 bis 400 cd/m². Die folgende Tabelle vergleicht diese Leuchtdichtewerte.

Ein 2,8-Zoll-TFT-Monitor erreicht selten VGA-Auflösung. Betrachten Sie VGA daher als Verbesserung hinsichtlich Größe und Detailgenauigkeit. Der 2,8-Zoll-TFT-Monitor ist nach wie vor energieeffizienter, VGA hingegen bietet eine höhere Informationsdichte. Wählen Sie die Auflösung passend zu Ihrem Betrachtungsabstand und Ihren technischen Möglichkeiten.

480 x 272 Pixel, 4,3 Zoll LCD-Display

Die meisten 4,3-Zoll-TFT-LCDs verwenden entweder 480x272 oder 800x480 Pixel. Die 480x272-Option bietet ein ausgewogenes Verhältnis zwischen kompakter Größe und gut lesbarer Benutzeroberfläche. Menüs, Symbole und kurze Beschriftungen lassen sich problemlos darstellen, ohne dass die Pixelanzahl stark erhöht wird. Dieses ausgewogene Design erklärt, warum so viele mobile und eingebettete Geräte auf diese Auflösung setzen.

Typische Anwendungen

Ein 4,3-Zoll-LCD-Display mit einer Auflösung von 480 x 272 Pixeln eignet sich für Produkte, die einen kleinen Bildschirm mit klarer Grafik benötigen. Tragbare Messgeräte, Testgeräte, Hausautomationssysteme und Handterminals nutzen dieses Format. Der 4,3-Zoll-TFT-LCD-Bildschirm ist auch für Autozubehör und preisgünstige Navigationsgeräte geeignet. Auf einem 4,3-Zoll-LCD-Bildschirm lässt sich ein vollständiges Menü ohne Scrollen anzeigen. Dank seiner kompakten Größe ist der Einbau in ein 4,3-Zoll-Gehäuse problemlos möglich. Viele Entwickler entscheiden sich für ein 4,3-Zoll-LCD-Display, wenn ein 2,8-Zoll-Panel zu klein und ein 5-Zoll-Panel zu groß erscheint. Ein 4,3-Zoll-LCD-Modul dieser Klasse sorgt für geringe Materialkosten.

Wichtigste Spezifikationen

Die Helligkeit variiert je nach Variante. Ein 480x272-LCD erreicht 900 cd/m², eine zweite Version 850 cd/m². Beide verwenden den Treiber-IC SC7283 und eine RGB-Schnittstelle. Die Abmessungen betragen 105,4x67,15x2,85 mm bei der dünneren und 105,4x67,15x4,35 mm bei der dickeren Variante. Die aktive Fläche beträgt bei beiden 95,04x53,86 mm². Die 4,3-Zoll-TFT-LCD-Displays unterstützen RGB-Verkabelung, einige Modelle verfügen zusätzlich über SPI für einfachere Hosts. Betriebstemperaturbereich und Paneltyp sind nicht für alle Modelle der Produktfamilie festgelegt. Bitte klären Sie dies mit Ihrem Lieferanten. Sie können aus Kostengründen ein TN-Panel oder ein anderes Panel wählen. IPS-TFT-LCD-Displaymodul Für einen größeren Betrachtungswinkel. Jedes 4,3-Zoll-LCD-Display wird mit einer definierten Helligkeitsstufe geliefert. Fragen Sie nach dem 4,3-Zoll-TFT-LCD-Display, das zu Ihrer Gehäusetiefe passt. Ein 4,3-Zoll-LCD-Display mit schmalerem Rahmen spart Platz. Der 4,3-Zoll-TFT-LCD-Bildschirm eignet sich für Produkte im Innen- und Außenbereich, wenn Sie die richtige Helligkeit wählen. Jedes 4,3-Zoll-LCD-Display sollte zu Ihrem Schnittstellenplan passen. Wählen Sie das 4,3-Zoll-LCD-Display, das zu Ihrem Leistungsbudget passt.

800 x 480 Pixel, 4,3 Zoll LCD-Display

Anwendungsfälle im industriellen und Verbraucherbereich

Manche Produkte benötigen mehr Details, als ein 4,3-Zoll-Bildschirm mit 480 x 272 Pixeln darstellen kann. Das 4,3-Zoll-LCD-Display mit 800 x 480 Pixeln erfüllt diese Anforderung. Es bietet 800 x 480 Pixel auf demselben kompakten Gehäuse, sodass Text, Symbole und Grafiken auch aus nächster Nähe scharf dargestellt werden. Industrielle Handgeräte nutzen diese Auflösung für Diagnosebildschirme und die Parametereingabe. Auch in Unterhaltungselektronik kommt sie zum Einsatz, beispielsweise bei Mediaplayern, Smart-Home-Steuerungen und tragbaren Messgeräten. Ein 4,3-Zoll-TFT-LCD-Display mit dieser Pixelanzahl eignet sich zudem für medizinische Monitore und Kassenterminals. Das 4,3-Zoll-LCD-Display zeigt mehr Informationen auf kleinem Raum. Dieser Vorteil ist besonders relevant, wenn das Produktdesign bereits festgelegt ist. GOLDENE VISION bietet dieses Format als Standard-4,3-Zoll-LCD-Modul und als kundenspezifisches TFT-LCD-Display an, das nach Ihren Vorgaben und Schnittstellenplänen gefertigt wird.

Helligkeits- und Schnittstellenoptionen

Die Helligkeit ist ein entscheidender Unterschied zwischen 800x480-LCDs. Ein 4,3-Zoll-TFT-LCD-Bildschirm mit hoher Helligkeit erreicht 1200 Nits und ist selbst bei direkter Sonneneinstrahlung gut lesbar. Dieses 4,3-Zoll-LCD-Display verwendet ein IPS-Panel mit transmissiver Technologie und einem vollen Betrachtungswinkel. Selbst bei schräger Montage bleibt der Bildschirm gut ablesbar. Die 4,3-Zoll-TFT-LCD-Displays dieser Serie arbeiten mit 3,3 V und nutzen den EK9716B-Controller. Die Schnittstelle unterstützt 24-Bit-Parallel-RGB, der Anschluss erfolgt über ein 40-poliges FFC-Kabel mit 0,5 mm Rastermaß. Dieses Flachbandkabel eignet sich für flache Gehäuse und kurze Kabelstrecken. Der 4,3-Zoll-TFT-LCD-Bildschirm harmoniert optimal mit Geräten, die bereits RGB-Signale ausgeben. Überprüfen Sie vor dem Kauf die RGB-Timings Ihres Prozessors in Bezug auf das Panel. Für den Einsatz in Innenräumen ist das 4,3-Zoll-LCD-Display auch mit geringerer Helligkeit erhältlich. Fragen Sie GOLDEN VISION, welches 4,3-Zoll-LCD-Display Ihren Anforderungen an Stromversorgung und Sonnenlicht entspricht.

Auflösungen von 1024x600 und höher

Wenn eine hohe Pixeldichte wichtig ist

Ein 1024x600-Panel vereint 614.400 Pixel in einem kompakten Gehäuse. Diese hohe Pixeldichte verändert die Darstellungsmöglichkeiten. Kleine Schriftarten bleiben lesbar, detaillierte Diagramme behalten ihre Konturen und medizinische Scans lassen sich ohne Augenbelastung betrachten. Diese Klarheit erhalten Sie auf einem Bildschirm, der dennoch in ein handliches Gehäuse passt.

Die nachstehende Tabelle zeigt, wo sich die zusätzlichen Kosten durch die höhere Dichte bemerkbar machen.

Überlegungen zu Bedienfeld und Schnittstelle

Die Wahl der Schnittstelle ist die wichtigste technische Entscheidung, sobald Sie Ihren Mikrocontroller (MCU) oder Mikroprozessor (MPU) ausgewählt haben. Gängige Optionen sind HDMI, seriell und RGB-parallel. Da nur eine begrenzte Anzahl von Signalleitungen in das Panel führt, empfängt ein Treiber-IC digitale Bilddaten über das FFC-Flachbandkabel und gibt analoge Spannungen mit präziser Zeitsteuerung pro RGB-Pixel aus. Niedrigauflösende Displays integrieren oft einen Framebuffer und einen Controller, während höherauflösende Panels externe, auf die Schnittstelle abgestimmte Controller verwenden.

Ein typisches 1024x600 IPS-TFT-LCD-Displaymodul arbeitet mit 3,3 V, verfügt über eine 50-polige RGB-Schnittstelle und eine Helligkeit von 1000 cd/m². Das IPS-Panel bietet einen Betrachtungswinkel von 85°/85°/85°/85° und ein Kontrastverhältnis von mindestens 10. Das Modul misst 164,8 × 100 × 5,5 mm, die aktive Fläche beträgt 154,21 × 85,92 mm. Stellen Sie sicher, dass Ihr Host-Controller das RGB-Timing unterstützt, und planen Sie ausreichend Platz für FPC, Anschluss und Hintergrundbeleuchtungstreiber ein. Bei Hintergrundbeleuchtungen mit hoher Helligkeit ist eine thermische Überprüfung erforderlich. Touchscreens bringen einen weiteren Kompromiss mit sich: Kapazitive Touchscreens können bei Vibrationen schwer zu bedienen sein und haben eine glänzende Oberfläche, während matte, entspiegelte Displays bei Sonnenlicht besser ablesbar sind.

Auswahl von Auflösungen für kompakte TFT-Displays

Lösungen an Anwendungsanforderungen anpassen

Sie haben nun fünf Raster zum Vergleichen. Die folgende Tabelle stellt sie nebeneinander, sodass Sie Anwendungen, Helligkeit, Schnittstellen und Paneltypen auf einen Blick vergleichen können.

Beginnen Sie mit Ihrem Anwendungsfall. Visuell detailreiche Arbeiten wie CAD oder medizinische Bildgebung profitieren von einer höheren Pixeldichte. Ein einfacher Statusbildschirm hingegen nicht. Auch der Betrachtungsabstand spielt eine Rolle. Ein Bildschirm, der nah am Auge gehalten wird, ist mit einer geringeren Pixelanzahl gut lesbar, während ein Bildschirm, der aus der Ferne betrachtet wird, mehr Pixel benötigt. In hellen Umgebungen sind höhere Helligkeitsstufen erforderlich. Die Host-Hardware setzt ebenfalls eine Grenze. Ein kleiner Mikrocontroller kann ein 1024x600-Panel nicht ohne externen Controller ansteuern, und ein hoher Pixeltakt erhöht den Stromverbrauch bei batteriebetriebenen Geräten.

Kosten, Leistung und GOLDEN VISION-Unterstützung

Höhere Pixelzahlen erhöhen die Stückkosten, die Prozessorlast und den Stromverbrauch. Niedrigere Pixelzahlen sparen Kosten und vereinfachen die Integration, können aber auf größeren Bildschirmen pixelig wirken. Wägen Sie schärfere Bilder gegen diese Anforderungen ab, bevor Sie sich für eine Spezifikation entscheiden. Die Verfügbarkeit ist genauso wichtig wie der Preis. Ein ab Lager lieferbares Grid verkürzt die Lieferzeit, eine individuelle Konfiguration verlängert sie.

Hier kommt GOLDEN VISION ins Spiel. Das Unternehmen liefert kundenspezifische TFT-LCD-Displays, die exakt nach Ihren Vorgaben hinsichtlich Design, Schnittstelle und Helligkeit gefertigt werden. Die Mindestbestellmenge beginnt bei einem Muster, die Lieferzeiten betragen je nach Spezifikation, Anpassung und Menge zwei bis acht Wochen. Ingenieure erhalten Unterstützung bei der Anpassung von TFT, FPC, Touch und Bonding, und Projekte werden vom Prototyp bis zur Serienproduktion begleitet. Ein 4,3-Zoll-Modul mit 800 x 480 Pixeln eignet sich für Prototypen mit hohem Detailbedarf, während ein 4,3-Zoll-Panel mit einfacherem Raster für kostenbewusste Projekte geeignet ist. Sie können ein 4,3-Zoll-Gerät mit neu gestaltetem FPC, spezifischer Pinbelegung oder zusätzlicher Touch-Funktion anfordern. Helligkeit und Betrachtungswinkel lassen sich ebenfalls individuell anpassen. Für Designs, die einen kleinen quadratischen Bildschirm benötigen, bietet sich ein 1,5-Zoll-TFT-LCD-Display an.

Erfragen Sie frühzeitig die veröffentlichten Mindestbestellmengen und Lieferzeiten, damit Ihr Lieferplan realistisch bleibt. Vergleichen Sie zwei oder drei mögliche Raster mit Ihrem Leistungsbudget und den Timing-Grenzen Ihres Prozessors. Legen Sie anschließend den Paneltyp fest. Ein IPS-TFT-LCD-Displaymodul bietet weite Betrachtungswinkel für ein schräg montiertes 4,3-Zoll-Produkt, während ein TN-Panel die Kosten für eine frontale Betrachtung senkt. Betrachten Sie die Größe von 4,3 Zoll als Ausgangspunkt, nicht als feste Lösung. Ein 4,3-Zoll-Bildschirm mit dem passenden Raster ist oft besser als ein größeres Panel, das Ihr Gehäuse überlastet. Teilen Sie GOLDEN VISION Ihre Anforderungen mit, und das Team findet die optimale 4,3-Zoll-Konfiguration für Ihre Projektphase und Ihr Produktionsvolumen.

Sie haben nun eine übersichtliche Darstellung der fünf gängigen Auflösungen für kompakte TFT-Displays. QVGA (320x240) eignet sich für stromsparende Handheld-Geräte, VGA (640x480) für Instrumente und industrielle Steuerungen, 480x272 für tragbare Messgeräte und Heimpanels, 800x480 für scharfe Diagnose- und medizinische Bildschirme und 1024x600 für CAD-Viewer und Dashboards. Jede Auflösung bietet Kompromisse hinsichtlich Kosten, Lesbarkeit und Energieverbrauch. Keine Auflösung ist in allen Bereichen optimal. Wägen Sie daher Anwendungsanforderungen, Spezifikationen und Budget sorgfältig ab. Passen Sie die Auflösung an Ihren Betrachtungsabstand, die Schnittstelle Ihres Host-Geräts und Ihren Energieplan an, bevor Sie sich für eine Spezifikation entscheiden. GOLDEN VISION fertigt individuelle TFT-LCD-Displays nach Ihren Vorgaben hinsichtlich Form, Helligkeit und Größe. Kontaktieren Sie GOLDEN VISION für eine maßgeschneiderte Lösung.

Häufig gestellte Fragen

Welche Auflösung sollten Sie für ein batteriebetriebenes Mobilgerät wählen?

Beginnen Sie mit 320x240 QVGA. Dadurch bleibt der Pixeltakt niedrig, was die Prozessorlast und den Stromverbrauch reduziert. Die Ansteuerung erfolgt über SPI mit einem kleinen Mikrocontroller. Steigen Sie erst dann auf eine höhere Auflösung um, wenn Ihre Benutzeroberfläche eine höhere Textdichte oder komplexere Diagramme benötigt.

Wie hell muss ein 4,3-Zoll-Bildschirm im Freien sein?

Ein hochauflösendes 800x480-Panel erreicht 1200 cd/m² und bleibt auch bei direkter Sonneneinstrahlung gut lesbar. Für den Innenbereich können auch Panels mit geringerer Helligkeit verwendet werden. Klären Sie die Helligkeitsklasse mit Ihrem Lieferanten, bevor Sie die Spezifikationen festlegen.

Benötigen Sie weite Betrachtungswinkel für ein kompaktes Display?

Es kommt auf die Montage an. Ein IPS-TFT-LCD-Displaymodul bietet einen Betrachtungswinkel von 85°/85°/85°/85°, sodass die Lesbarkeit auch bei schräger Montage erhalten bleibt. Ein TN-Panel senkt die Kosten für einen frontalen Betrachter. Wählen Sie den Paneltyp passend zur Blickrichtung des Nutzers.

Können Sie ein kompaktes TFT-Display für Ihr Produkt anpassen?

Ja. Ein kundenspezifisches TFT-LCD-Display kann Ihren Vorgaben hinsichtlich Design, Pinbelegung, FPC, Touch-Oberfläche und Helligkeitsplan entsprechen. Die Mindestbestellmenge beginnt bei einem Muster, die Lieferzeit beträgt zwei bis acht Wochen. Teilen Sie uns Ihre Anforderungen frühzeitig mit.

Was eignet sich für einen sehr kleinen quadratischen Bildschirm?

Ein 1,50-Zoll-TFT-LCD-Display eignet sich für Designs, die ein kleines quadratisches Display benötigen. Viele kompakte TFT-Displays dieser Klasse folgen dem gleichen Energiesparprinzip wie QVGA-Panels. Bitte klären Sie Schnittstelle und Helligkeitsklasse mit Ihrem Lieferanten.
